1400铝杆复绕机

用途：

本设备用于ø9.5电工铝杆的复绕。将连铸连轧机生产的框装电工铝杆复绕成ø600×ø1400×900紧密排列的捆状。以便于长途运输。

设备组成及结构特点

设备组成

本设备由放线架，校直机，收卷机（含排线器）组成。

结构特点

放线架由槽钢焊接的龙门架支撑花蓝式放线滚。花蓝式放线滚高四米，便于铝杆被尽可能提高，避免打结。

校直机分为三段，第一段为初校，第二，三段为精校———也是横校,铝杆经过校直后会复绕得更整齐，更紧密。校直机同时还控制着复绕时的张力。通过调节校直机压轮的螺栓，可以调节铝杆校直的效果及整个复绕的张力。在使用和操作时此点尤为重要。张力太小，铝杆复绕不整齐，不紧密。张力太大，收卷机的主电机会超载发热，甚至烧坏主电机。

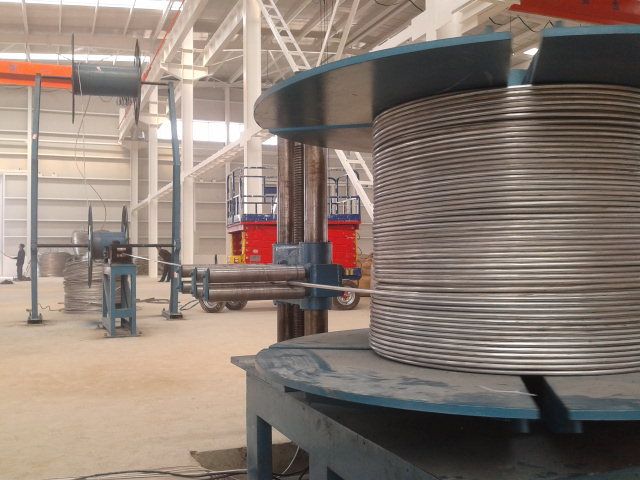

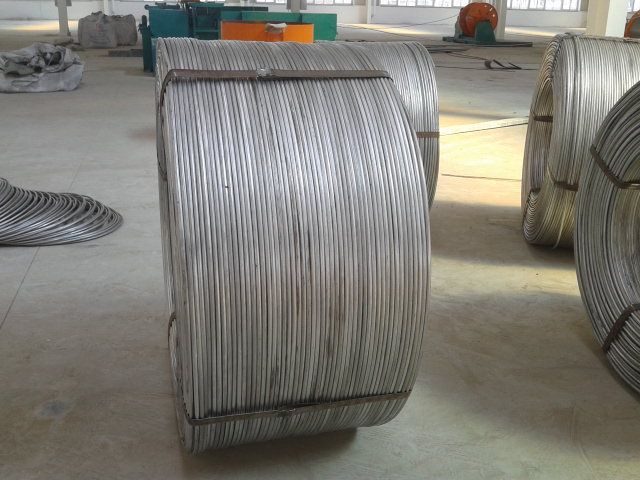

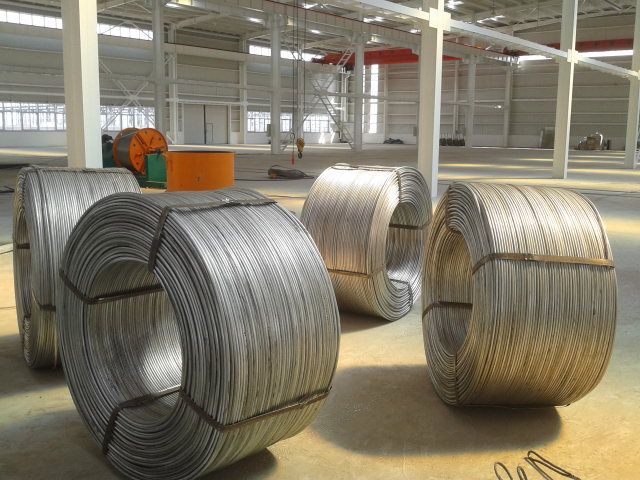

收卷机（含排线器）为立式收卷。底座为焊接结构。电动机通过一减速器驱动线盘。线盘尺寸为ø600×ø1400×900 mm。收卷主电机用交流变频控制。当收满一盘铝杆后，可用专用的打包钢带进行捆扎。打包钢带可通过线盘两端50mm宽的槽子进入内圈，捆扎完毕后即可卸掉盘顶的锁紧螺母，再卸下上盘盖，即可吊出成捆的铝杆。启吊时线盘盘芯会自动收缩。立式收卷特别有利于成捆铝杆的吊出。

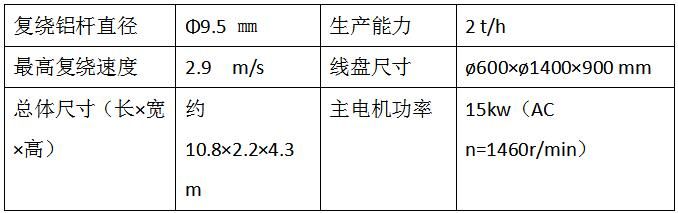

主要技术参数
