1800+255/12(4+8/4+6+2)铜杆连铸连轧生产线

一、设备用途

本新型生产线的设计从国外引进连铸连轧工艺方法，生产ø8.0mm光亮铜杆，其最大特点是：结构紧凑，生产效率高，能耗低，产品质量优良；原材料为电解铜或废旧紫铜。

二、设备组成

本生产线由浇铸机、牵引机、滚剪机、校直刨角机、刻痕机、打毛机(校直刨角机、刻痕机、打毛机集成一体)、连轧机、冷却还原成圈收杆机、涂腊装置、电控系统等组成。

三、简单生产工艺流程

铜料→熔炉→浇铸→牵引→滚剪→校直刨角→打毛→连轧→冷却还原成圈收杆机→涂腊→光亮铜杆。

四、设备特点：

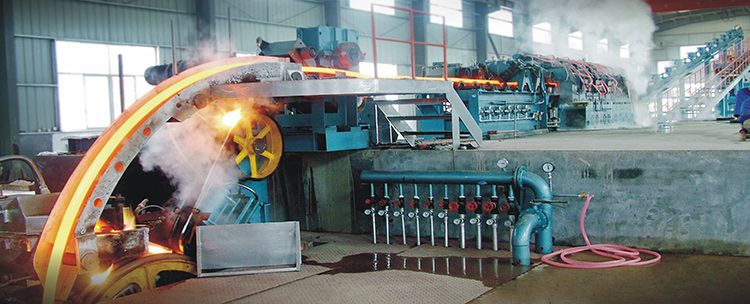

浇铸机的结晶轮采用H型，并进行四面冷却，外冷、内冷及侧冷各分三段，各段的供水单独可调，并有压力显示。这样更有利于锭子冷却均匀，晶粒细化，工艺适应性强。钢带的张紧采用气动张紧，张力调定后钢带张力恒定，有利于浇铸出高质量的铜锭。

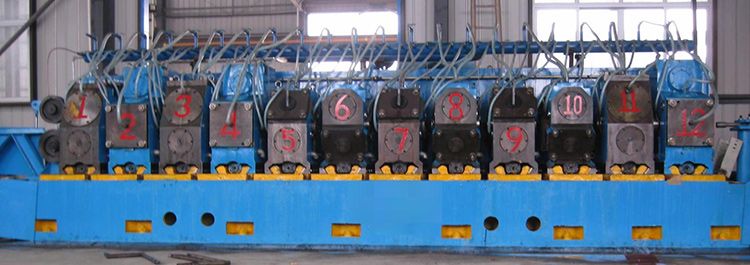

连轧机采用两辊加三辊，更有利于加大锭子在高温段的变形量。

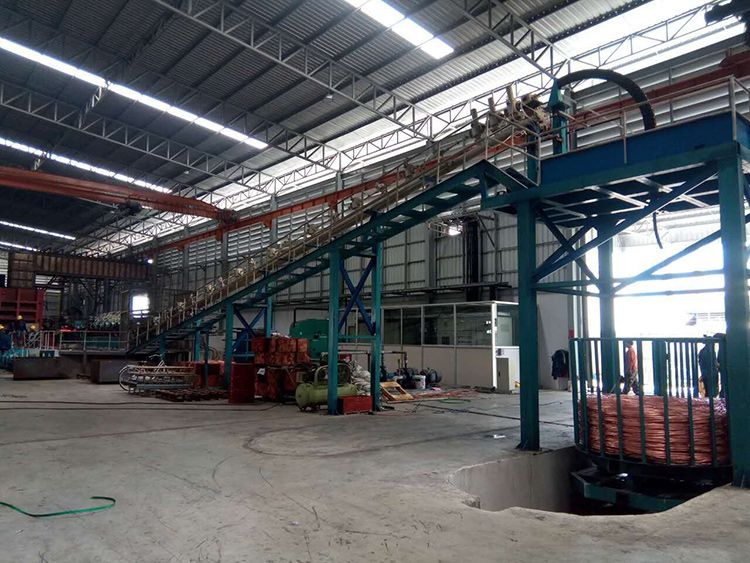

冷却还原成圈收杆机具有在线冷却还原功能，保证成品铜杆的光亮及温度可控制。

五、主要技术参数

结晶轮直径：  ø1800 mm

轧制形式：两辊+三辊

轧制道次：12

出杆直径：    ø8.0 mm

最高生产能力：15 t/h

液压打包收杆机

连轧机

双盘收线

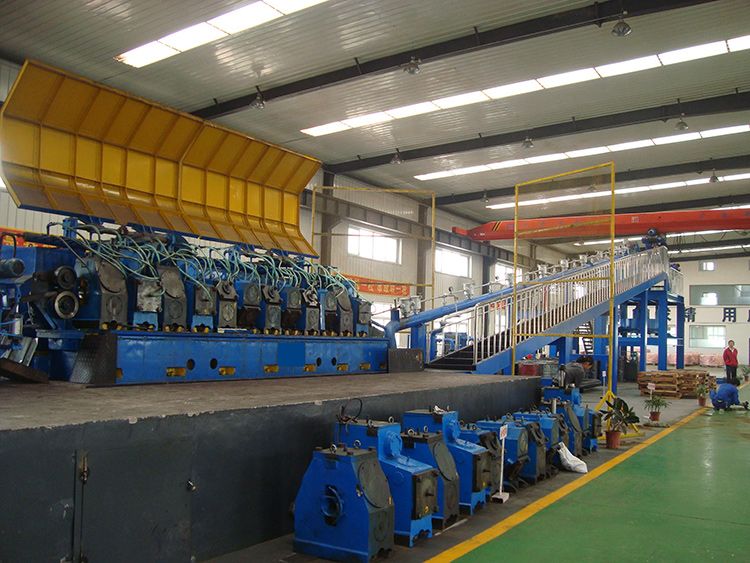

铜杆连铸连轧机
